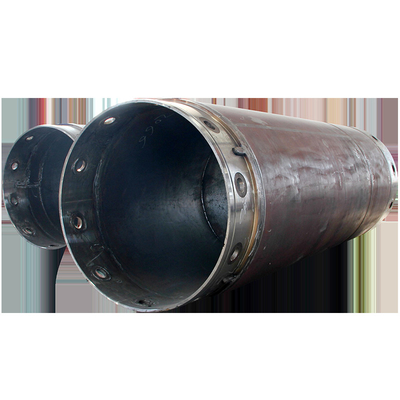

يمكن استخدام أنابيب الأغلفة الدوارة مزدوجة الجدران عالميًا ، حيث تم تصميمها خصيصًا لنقل قوى دورانية ورأسية عالية كما تم إنشاؤها بواسطة محركات الأقراص الدوارة أو التذبذبات.
يضمن استخدام الأغلفة ذات الجدران المزدوجة وجود خيط حفر متدفق.
يمكن استخدام أنابيب الأغلفة الدوارة أحادية الجدار للتطبيقات التي يكون فيها تقليل الوزن أمرًا مهمًا.
نطاق قطر الحفر: 620 ~ 2500mm
سمك الجدار: 20 ~ 60 مم

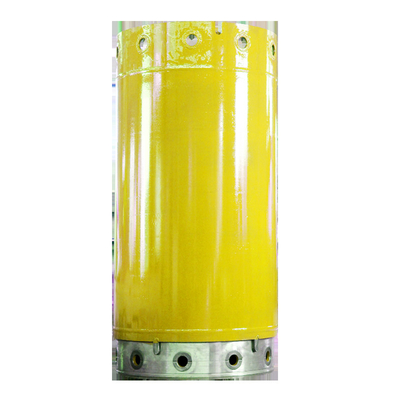

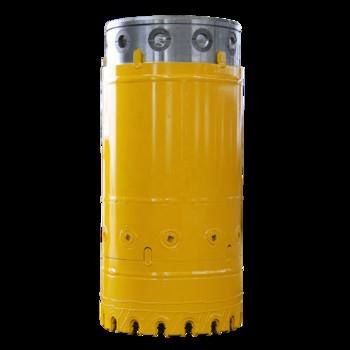

أنبوب غلاف مزدوج الجدار 25CrMo غلاف مشترك غلاف حذاء WS39 أغلفة جهاز حفر الأسنان باور
1.اللحام:لحام آلي كامل ، لحام قوس مغمور ، بدون طبقات
2. غلاف مشترك:Q345B مع المعالجة الحرارية أو 25CrMo
3.غلاف الأنابيب المواد:Q345B
4.بحجم:يمكن تخصيص أحجام مختلفة
5.نظام الاتصال:يمكن تخصيص Bauer و Leffer وأنظمة الاتصال الأخرى
6. جهاز الحفر المطابق:معدات الحفر Bauer و سويلميك و مايت و منزل كبير و Liebherr و Sany وغيرها من منصات الحفر ذات العلامات التجارية الدولية
7. العمودي: لا يزيد عمودية الغلاف عن 2٪ ؛
يتم التحكم في الإهليلجية المشتركة في حدود ± 1 مم.
8. بولت:تتميز وصلة براغي الغلاف بالمعيار الألماني ، والمعيار الياباني ، و LEEFER (تستخدم عادةً للدوران الكامل) ، وتايوان (آلة الخدمة الشاقة) والمواصفات الأخرى وفقًا لمتطلبات العملاء.
البيانات الفنية لغلاف الجدار المزدوج
| ضياء. | طول |
سميكة الجدار نيس -1 |
سميكة الجدار نيس -2 |
مجموع سميكة نيس |
بولت الكمية |
|||||
| D1 / D2 | 1 م | 2 م | 3 م | 4 م | 5 م | 6 م | أ 1 | أ 2 | T2 | بولت |
| (مم) | Weright (كجم) عدد الأجزاء | (مم) | (مم) | (مم) | (عدد) | |||||
| 620/540 | 403 | 739 | 1074 | 1411 | 1747 | 2081 | 12 | 8 | 40 | 8 |
| 880/800 | 585 | 1069 | 1552 | 2036 | 2520 | 3005 | 12 | 8 | 40 | 10 |
| 1000/920 | 669 | 1221 | 1773 | 2328 | 2877 | 3429 | 12 | 8 | 40 | 10 |
| 1180/1100 | 844 | 1580 | 2316 | 3052 | 3787 | 4522 | 16 | 8 | 40 | 12 |
| 1300/1220 | 933 | 1746 | 2558 | 3372 | 4184 | 4996 | 16 | 8 | 40 | 12 |
| 1500/1400 | 1433 | 2628 | 3817 | 5009 | 6210 | 7393 | 20 | 10 | 50 | 12 |
| 1800/1700 | 1730 | 3166 | 4602 | 6038 | 7474 | 8910 | 20 | 10 | 50 | 16 |
| 2000/1880 | 2450 | 4280 | 6110 | 7940 | 9770 | 11600 | 20 | 15 | 60 | 12 |
| 2200/2080 | 2700 | 4720 | 6740 | 8760 | 10780 | 12800 | 20 | 15 | 60 | 12 |
| 2500/2380 | 2960 | 5240 | 7520 | 9800 | 12080 | 14360 | 20 | 15 | 60 |
16
|
