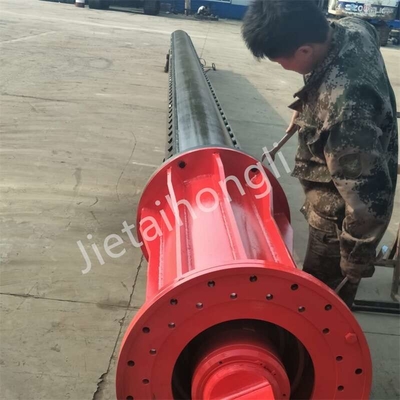

بار كيلي IMT Full Interlock Kelly AF300 OD482mm كيلي بار
يتكون شريط Kelly المدمج المتشابك من شريط Kelly المتشابك وشريط Kelly متعدد التعشيق الكامل.
بالنسبة لهذا النوع من شريط Kelly ، فإن القسم الأول هو نوع التعشيق المكون من 3 مفاتيح ، والأقسام القليلة الداخلية عبارة عن مفاتيح خطوات متعددة الأنواع ، والمفاتيح الخارجية عبارة عن ثلاثة أقسام وثلاثة مجموعات من الشكل المقعر والمحدب.
يعتمد قضيب Kelly المشترك المتشابك على تكوين الحفارة المحلية والطلب على الحالة ، جنبًا إلى جنب مع تكنولوجيا التصنيع المتقدمة في الداخل والخارج ، ودعم جهاز الحفر الدوارة المحلي والأجنبي.
تم تطبيق هذا النوع من شريط Kelly للحصول على براءة اختراع ، رقم براءة الاختراع هو 201420542676.9
|
رقم. |
التطوير التنظيمي |
الجزء |
طريقة الازدحام |
طول القسم (م) |
عمق الحفر |
عزم الدوران |
||
| 1 | 440 ينًا يابانيًا | 3 | 4 | 5 | نوع التعشيق | 9 - 15 | 24 - 55 | 220-260 |
| 2 | ¢ 470 (482) | 3 | 4 | 5 | نوع التعشيق | 9 - 15 | 24 - 70 | 230-280 |
| 3 | 508 | 3 | 4 | 5 | نوع التعشيق | 9 - 15 | 24 - 70 | 260-360 |
| 4 | ¢ 530 (540) | 3 | 4 | 5 | نوع التعشيق | 9 - 18 | 24 - 85 | 360-420 |
| 5 | ¢ 575 (580) | 3 | 4 | 5 | نوع التعشيق | 9 - 18 | 24 - 85 | 420-460 |
| 6 | ينًا يابانيًا | 3 | 4 | 5 | نوع التعشيق | 9 - 20 | 24 - 92 | 460-550 |
